ДАТЧИКИ ДАВЛЕНИЯ И ДАТЧИКИ УРОВНЯ В ПИЩЕВОЙ И ПЕРЕРАБАТЫВАЮЩЕЙ ПРОМЫШЛЕННОСТИ

Датчики давления и уровня широко применяются в пищевой и перерабатывающих индустрии при консервировании, производстве продуктов брожения (кваса, пива, вина), соков, молока и молочных продуктов, кондитерской продукции, производстве сахара, растительного масла и в других технологиях.

Приборы для измерения давления устанавливаются в гомогенизаторах, стерилизаторах, пастеризаторах, выпарных установках и автоклавах. Контроль уровня заполнения производится в разнообразных емкостях (купажные, буферные, форфасные) и танках различного назначения (молочные, бродильные).

Специфика пищевых производств, в частности, повышенные гигиенические требования к оборудованию и температурные режимы технологических процессов определяют конструктивные особенности пищевых датчиков давления и уровнемеров.

Дизайн корпуса

Датчики, разработанные специально для пищевой и перерабатывающей промышленности, имеют особый дизайн корпуса, обеспечивающий удобство его очистки.

Присоединение к процессу

Специальные "пищевые" присоединения, также обеспечивают удобство очистки и монтажа приборов.

Схемы пищевых присоединений

DIN 11851 (Молочная гайка)	Clamp (Американка)	Varivent®	Фланцевые присоединения
Молочные соединения стандарта DIN 11851 широко распространены в Европе и наиболее часто используются при производстве напитков. С санитарно-гигиенической точки зрения,не являются идеальными из-за существующих зон загрязнения. Датчик не может быть установлен заподлицо с процессом, имеются мертвые зоны.	Присоединение американского стандарта Clamp используются как в пищевой, так и в фармацевтической промышленности. Clamp используется для соединения с трубами и резервуарами. К достоинствам этого соединения можно отнести равномерную нагрузку на уплотнение. Конструкция менее громоздкая, чем DIN 11851, но более сложная для монтажа.	Тип присоединения Varivent® - (встроенный корпус) используется для установки в трубах различных инструментов и приборов. Отличная установка заподлицо к процессу, нет мёртвых зон. Прибор устанавливается непосредственно в поток. Из-за особенностей конструкции, нет потери давления в корпусе. Очень лёгкая очистка. Крепление осуществляется с помощью хомута-зажима.	Фланцевое присоединение также используется в пищевой промышленности. Отличается надёжностью присоединения за счёт четырёх (и более) болтов крепления. К недостаткам относятся трудоемкий монтаж и возможные неравномерные нагрузки на уплотнение из-за разных сил затяжки болтов.

Материалы мембраны

При взаимодействии с агрессивными средами используются материалы стойкие к кислотам и щелочам: сталь 1.4435, Hastelloy®, Тантал, Монель, керамика 99.9%.

Другие конструктивные особенности

Полость между мембраной и сенсором пищевого датчика, заполняется специальным пищевым маслом. В этом случае, при случайном повреждении мембраны в партию продукции попадёт безопасное пищевое масло. При изготовлении датчиков пищевого исполнения для работы с охлажденными жидкостями (пиво, молоко и пр.) применяется также специальный диэлектрический гель, заполняющий полость корпуса с электронным блоком и препятствующий образованию конденсата внутри датчика.

Датчики давления гигиенического "пищевого" исполнения производства BD SENSORS RUS

DMP 331P

Диапазон: от 0…0,1 до 0…40 бар
Погрешность: 0,25-1 % ДИ
Присоединения: VARIVENT, фланец, DIN 11851, "Clamp".
Материал мембраны: нержавеющая сталь 1.4435; Hastelloy; Тантал

Малогабаритный датчик давления DMP331P с фланцевым присоединением, разделителем сред и радиатором на 150°C

---

DMK 331P

Диапазон: от 0…1 до 0…400 бар
Погрешность: 0,25; 0,5 % ДИ
Присоединения: VARIVENT, фланец, DIN 11851, "Clamp", "sandwich" DIN 2501
Материал мембраны: нержавеющая сталь 1.4435

Датчик давления DMK 331P с керамической мембраной и присоединением к процессу "Clamp"

---

DMD 331D

Диапазон: до 250 бар
Погрешность: 0,075; 0,04 % ДИ
Присоединения: фланец, выносные мембраны
Материал мембраны: нержавеющая сталь, Hastelloy; Тантал

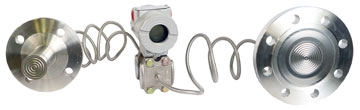

DMD 331D с выносными мембранами

---

DS 200P

Диапазон: от 0…0,1 до 0…40 бар
Погрешность: 0,25; 0,35; 0,5 % ДИ
Присоединения: VARIVENT, фланец, DIN 11851, "Clamp", "sandwich" DIN 2501
Материал мембраны: нержавеющая сталь 1.4435

Датчик реле давления с присоединением "Молочная гайка"

---

DMP 331 Pi

Диапазон: от 0…0,4 до 0…40 бар
Погрешность: 0,1 % ДИ
Присоединения: VARIVENT, фланец, DIN 11851, "Clamp", "sandwich" DIN 2501
Материал мембраны: нержавеющая сталь 1.4435; Hastelloy; Тантал

Датчик давления DMP 331Pi с присоединением "Молочная гайка"
