ДАТЧИКИ ДАВЛЕНИЯ ДЛЯ ПРИБОРОВ УЧЕТА ТЕПЛА (ТЕПЛОСЧЕТЧИКОВ)
Датчиками давления комплектуются общедомовые и промышленные приборы учета тепла, предназначенные для систем с тепловой нагрузкой свыше 0,5 Гкал/час. Согласно государственной программе "Энергосбережение и повышение энергетической эффективности на период до 2020 года", только общедомовых (коллективных) приборов учета тепловой энергии планируется установить чуть менее 2,5 млн. шт.
Требования к приборам учета тепла прописаны в ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия" и "Правила учета тепловой энергии и теплоносителя (утверждено Минтопэнерго РФ 12 сентября 1995 г. N Вк-4936)".
Датчик давления в теплосчетчике предназначен для коррекции измеренного объема теплоносителя по среднечасовым значениям давления и должен соответствовать ГОСТ 26.011-80. Преобразователями давления комплектуются вихревые, электромагнитные и ультразвуковые приборы учета тепла.
Промышленные и общедомовые приборы учета тепла комплектуются недорогими и надежными датчиками давления. Важным фактором при выборе датчика является заявленный межповерочный интервал датчика давления.
Конструктивные особенности датчиков давления для теплосчетчиков
Основной тип электрического присоединения - DIN 43650, механического присоединения - M20x1,5. Выходной сигнал - 4…20 мА. Диапазоны давления - от 0…6 до 0…25 бар избыточного давления, погрешность - 0,5 % ДИ.
Датчики давления для приборов учета тепла производства BD SENSORS RUS
Приборы учета тепловой энергии комплектуются датчиками давления либо непосредственно производителем, либо при монтаже теплосчетчика согласно рекомендованным моделям датчиков давления. Номенклатура датчиков давления разрешенных к установке в составе теплосчетчика указываются производителем в приложении к свидетельству об утверждении типа средств измерений.

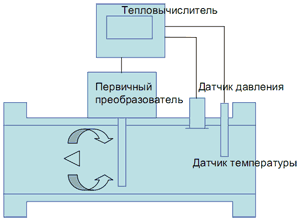

Вихревые теплосчетчики работают на принципе широко известного природного явления - образования вихрей за препятствием, стоящим на пути потока. При скоростях среды выше определенного предела вихри образуют регулярную дорожку, называемую "дорожкой Карно". Срывное обтекание жидкости протекающей в трубопроводе вызывает пульсации давления в потоке, замер которых и позволяет определить объемы протекающей через трубопровод жидкости. Частота образования вихрей при этом прямо пропорциональна скорости потока.

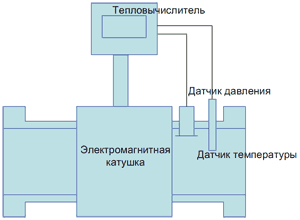

В основе работы электромагнитных теплосчетчиков лежит способность измеряемой жидкости возбуждать электрический ток при её движении в магнитном поле. Электромагнитные счетчики тепла производят вычесление тепловой мощности и тепловой энергии на основе данных об объемном расходе и объеме теплоносителя, температур на прямом и обратном трубопроводе с учетом изменения теплоемкости теплоносителя при изменении разности температур на входе и выходе.

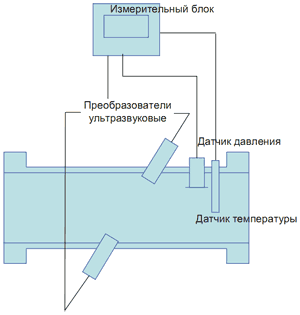

Принцип работы ультразвуковых счетчиков тепла основан на измерении времени задержки ултразвукового сигнала между передатчиком и приемником, которое прямопропорционально скорости потока жидкости в трубе.
Требования к приборам учета тепла прописаны в ГОСТ Р 51649-2000 "Теплосчетчики для водяных систем теплоснабжения. Общие технические условия" и "Правила учета тепловой энергии и теплоносителя (утверждено Минтопэнерго РФ 12 сентября 1995 г. N Вк-4936)".
Датчик давления в теплосчетчике предназначен для коррекции измеренного объема теплоносителя по среднечасовым значениям давления и должен соответствовать ГОСТ 26.011-80. Преобразователями давления комплектуются вихревые, электромагнитные и ультразвуковые приборы учета тепла.
Промышленные и общедомовые приборы учета тепла комплектуются недорогими и надежными датчиками давления. Важным фактором при выборе датчика является заявленный межповерочный интервал датчика давления.
Конструктивные особенности датчиков давления для теплосчетчиков
Основной тип электрического присоединения - DIN 43650, механического присоединения - M20x1,5. Выходной сигнал - 4…20 мА. Диапазоны давления - от 0…6 до 0…25 бар избыточного давления, погрешность - 0,5 % ДИ.
Датчики давления для приборов учета тепла производства BD SENSORS RUS
Приборы учета тепловой энергии комплектуются датчиками давления либо непосредственно производителем, либо при монтаже теплосчетчика согласно рекомендованным моделям датчиков давления. Номенклатура датчиков давления разрешенных к установке в составе теплосчетчика указываются производителем в приложении к свидетельству об утверждении типа средств измерений.
Вихревые теплосчетчики работают на принципе широко известного природного явления - образования вихрей за препятствием, стоящим на пути потока. При скоростях среды выше определенного предела вихри образуют регулярную дорожку, называемую "дорожкой Карно". Срывное обтекание жидкости протекающей в трубопроводе вызывает пульсации давления в потоке, замер которых и позволяет определить объемы протекающей через трубопровод жидкости. Частота образования вихрей при этом прямо пропорциональна скорости потока.
В основе работы электромагнитных теплосчетчиков лежит способность измеряемой жидкости возбуждать электрический ток при её движении в магнитном поле. Электромагнитные счетчики тепла производят вычесление тепловой мощности и тепловой энергии на основе данных об объемном расходе и объеме теплоносителя, температур на прямом и обратном трубопроводе с учетом изменения теплоемкости теплоносителя при изменении разности температур на входе и выходе.
Принцип работы ультразвуковых счетчиков тепла основан на измерении времени задержки ултразвукового сигнала между передатчиком и приемником, которое прямопропорционально скорости потока жидкости в трубе.
Теплосчетчик | Производитель | Датчик давления в составе теплосчетчика |
---|---|---|
Логика 7961 | ЗАО НПФ "Логика" | Датчики избыточного давления серии DMP и датчик перепада давления DMD 331 |
Логика 6961 | ЗАО НПФ "Логика" |
Датчики избыточного давления серии DMP |
Логика 8943 | ЗАО НПФ "Логика" |
Датчики избыточного давления серии DMP |
ТС-07-1 (ЛГФИ.411721.009) | ОАО "Арзамасский приборостроительный завод" | Экономичные датчики давления серии DMP 330F |
СИМАТ 61 | ООО "ГЕОЛИНК" | Экономичный датчик давления DMP 330L |
Теплосчетчик ВИС.Т |
ЗАО "НПО "Тепловизор" ЗАО "Тепловизор Пром" |
Датчик давления с керамической мембраной DMK 331 |
ТЭКОН-20К |
Инженерно-внедренческое предприятие "КРЕЙТ" "ПГ "МЕТРАН" ЗАО "ЭМИС" |
Датчики давления серий DMP, HMP 331, LMP |
Вычислительные комплексы Эльф, КАРАТ-307 | ООО НПП "Уралтехнология" (НПО КАРАТ) | Датчики давления серий DMP 330L, DMP 331 |
Теплосчетчик ТС-11 | ОАО "АПЗ" | Датчики давления серий DMP 330L, DMP 331 |
ЭСКО-Т | ЗАО "Энергосервисная компания 3Э" | Датчики давления серий DMP 330L, DMP 331 |
